Технический отдел нашей компании подготовил обзор измерительных приборов, применяемых в системах отопления и водоснабжения. Материал призван систематизировать информацию о ключевых типах устройств — манометрах, счётчиках воды и теплосчётчиках — и облегчить клиентам обоснованный выбор оборудования в соответствии с техническими требованиями и условиями эксплуатации.
Манометры для воды
Применяются для измерения давления жидкости в трубопроводах для контроля работоспособности системы, предотвращения аварийных ситуаций и оптимизации параметров работы.

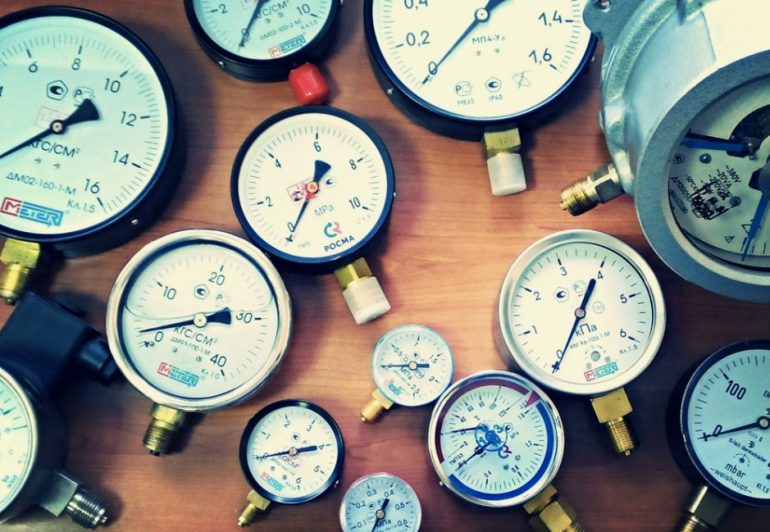

Механические манометры
Основные виды:
- Пружинные (трубчатые по Бурдону) — наиболее распространённый тип. Рабочий элемент — согнутая трубка овального сечения, деформирующаяся под давлением.
- Мембранные — используют гибкую мембрану как чувствительный элемент. Подходят для загрязнённых сред.
- Диафрагменные — применяются при необходимости измерения низких давлений.
Применение:
Механические манометры широко применяются для контроля давления в магистралях холодного и горячего водоснабжения на вводе в здание, а также для мониторинга параметров в системах отопления — особенно в котельных, индивидуальных тепловых пунктах и на выходе из циркуляционных насосов. Они незаменимы при диагностике гидравлических проблем: резкое падение давления может свидетельствовать о разрыве трубопровода или крупной утечке, а повышенное давление — об отказе предохранительного клапана или расширительного бака. Кроме того, механические манометры устанавливаются для контроля работы регуляторов давления, редукторов и насосных групп, обеспечивая визуальный контроль без необходимости подключения к электросети.
Преимущества: автономность (не требуют питания), простота монтажа, надёжность, невысокая стоимость.
Ограничения: погрешность ±1–2,5%, невозможность дистанционной передачи данных, подверженность механическим повреждениям.
Электронные (цифровые) манометры
Основные виды:
- С тензорезисторными датчиками — изменение сопротивления при деформации мембраны.
- Ёмкостные — изменение ёмкости конденсатора при деформации диафрагмы.
- Пьезоэлектрические — генерация заряда при механическом воздействии (чаще для динамических измерений).
Применение:
Электронные манометры находят применение в автоматизированных системах управления технологическими процессами (АСУ ТП), где требуется непрерывный мониторинг и регистрация давления в реальном времени. Их устанавливают в «умных» зданиях и интеллектуальных системах ЖКХ для передачи данных на центральный диспетчерский пульт, что позволяет оперативно реагировать на отклонения параметров. Благодаря функции архивации показаний такие приборы фиксируют кратковременные аварийные ситуации (гидроудары, скачки давления), которые механические манометры могут не зафиксировать. Электронные датчики давления также интегрируются в системы управления насосными станциями для поддержания заданного давления в сети и в системы оповещения о прорывах трубопроводов.
Преимущества: высокая точность (±0,1–0,5%), возможность передачи сигналов (4–20 мА, Modbus, M-Bus), архивация данных, самодиагностика.
Ограничения: зависимость от электропитания, более высокая стоимость, чувствительность к электромагнитным помехам.
Счётчики воды
Используются для учёта объёма потребляемой воды для расчётов с поставщиками ресурсов, контроля расхода и выявления утечек.
Основные конструктивные типы
- Крыльчатые (скоростные): Применяются на малых диаметрах (Ду15–40 мм). Крыльчатка вращается пропорционально скорости потока. Требуют установки сетчатого фильтра.
- Турбинные: Для магистралей Ду50 мм и выше. Турбина на оси в потоке. Высокая точность при больших расходах.
- Вихревые: Измеряют частоту вихрей за препятствием (эффект Кармана). Не имеют подвижных частей, устойчивы к загрязнениям.
- Ультразвуковые: Измеряют разницу времени прохождения УЗ-сигнала по и против потока. Высокая точность, отсутствие гидравлического сопротивления.
Применение:
Счётчики воды являются обязательным элементом узлов коммерческого учёта на вводах в здания и в индивидуальных квартирах. Счётчики ХВС устанавливаются на трубопроводах холодного водоснабжения для учёта воды, используемой на хозяйственно-питьевые нужды, полив и технические цели. Счётчики ГВС применяются исключительно в контурах горячего водоснабжения и обладают термокомпенсатором, корректирующим объём с учётом теплового расширения воды при нагреве — это критически важно для корректного расчёта потребления. Универсальные счётчики используются в системах, где температура воды может меняться в широком диапазоне (например, в рециркуляционных контурах ГВС или в системах с возможным смешением потоков). Важно помнить: установка счётчика ХВС на трубопровод ГВС приводит к быстрому выходу прибора из строя и отказу энергосбытовой организации принимать его показания для расчётов.
Теплосчётчики
Применяются для измерения количества тепловой энергии, потреблённой системой отопления или ГВС, для расчётов с теплоснабжающей организацией.
Состав теплосчётчика
Теплосчётчик — это комплексное устройство, состоящее из:
- Расходомера (крыльчатого, турбинного или ультразвукового) — измеряет объём теплоносителя.
- Пары термопреобразователей сопротивления (ТС) — измеряют температуру в подающем и обратном трубопроводах (разница ΔT — ключевой параметр).
- Вычислителя (тепловычислителя) — рассчитывает тепловую энергию по формуле:
Q = V · ρ · c · (T₁ – T₂) · k,
где:- V — объёмный расход, м³/ч
- ρ — плотность воды (зависит от температуры)
- c — удельная теплоёмкость
- T₁, T₂ — температуры подачи и обратки
- k — коэффициент пересчёта в Гкал или МДж
Типы теплосчётчиков
- Механические (тахометрические): Расходомер с крыльчаткой + механический вычислитель. Низкая стоимость, но низкая точность и чувствительность к загрязнениям.
- Ультразвуковые: Наиболее современный тип. Высокая точность (класс 1 по ГОСТ Р 56474), отсутствие подвижных частей, возможность двухнаправленного измерения. Требуют чистого теплоносителя.
- Электромагнитные: Применяются на крупных магистралях. Требуют электропроводности теплоносителя.
Применение:
Теплосчётчики устанавливаются в узлах учёта тепловой энергии (УУТЭ) на вводах в многоквартирные и коммерческие здания, подключённые к централизованным тепловым сетям. Они позволяют рассчитывать плату за отопление не по нормативу, а по фактическому потреблению, что особенно выгодно при наличии автоматической погодозависимой регулировки. В системах с поквартирной разводкой отопления применяются компактные квартирные теплосчётчики, устанавливаемые на стояки каждой квартиры. Для учёта тепловой энергии, затраченной на подогрев воды в системах ГВС без индивидуального счётчика воды, также используются теплосчётчики, рассчитывающие объём горячей воды по затраченному теплу. Критически важно соблюдать требования ГОСТ Р 56474 к монтажу: термодатчики должны устанавливаться на строго определённом расстоянии от гидравлических сопротивлений (тройников, задвижек), а их чувствительные элементы — погружаться в поток на глубину не менее 2/3 диаметра трубопровода.
Ключевые рекомендации при выборе
- Манометры: Для бытовых систем достаточно механического класса 1,6. Для АСУ ТП и ответственных объектов — электронные с выходом 4–20 мА.
- Счётчики воды:
Для ГВС всегда выбирайте прибор с маркировкой «ГВС» или «универсальный» — использование счётчика ХВС на горячей воде приведёт к выходу из строя и отказу в приёмке показаний. При жёсткой воде предпочтительны ультразвуковые или вихревые типы. - Теплосчётчики:
Ультразвуковые предпочтительны для новых систем с качественным теплоносителем. Обязательно соблюдайте требования ГОСТ Р 56474 к месту установки термодатчиков (расстояние от гидравлических сопротивлений, глубина погружения).
Все приборы подлежат обязательной поверке в аккредитованных лабораториях с установленной периодичностью. Результаты поверки должны быть занесены в паспорт прибора, иначе показания не принимаются для коммерческих расчётов.
