Система «теплый пол» – это современное и комфортное решение для отопления дома, позволяющее создать равномерное распределение тепла и избавиться от холодных зон. Однако, подключение теплого пола к существующей системе отопления требует внимательного подхода и соблюдения определенных правил. Неправильный монтаж может привести к снижению эффективности отопления, повреждению оборудования и даже аварийным ситуациям. В этой статье мы подробно рассмотрим все этапы подключения теплого пола, от выбора оборудования до запуска системы, чтобы вы могли самостоятельно реализовать этот проект или контролировать работу наемных специалистов.
Выбор системы теплого пола
Перед тем как приступить к подключению, необходимо определиться с типом системы теплого пола, подходящим для ваших условий. Существуют два основных типа:
- Водяной теплый пол: Использует циркуляцию горячей воды по трубам, уложенным в стяжку. Экономичен в эксплуатации, особенно при использовании альтернативных источников тепла (например, солнечных коллекторов).
- Электрический теплый пол: Нагревается с помощью электрического кабеля или нагревательной пленки. Прост в установке, но может быть дороже в эксплуатации из-за высокой стоимости электроэнергии.
Выбор между водяным и электрическим теплым полом зависит от многих факторов, включая доступность энергоносителей, площадь обогрева, тип напольного покрытия и ваши личные предпочтения.
Водяной теплый пол: Преимущества и недостатки
Водяной теплый пол – это система, в которой теплоносителем выступает горячая вода, циркулирующая по трубам, уложенным в бетонную стяжку или специальные модульные системы. Он обладает рядом преимуществ, но и имеет свои недостатки.
Преимущества водяного теплого пола:
- Экономичность: Особенно при использовании газового котла или альтернативных источников тепла.
- Равномерное распределение тепла: Обеспечивает комфортный микроклимат в помещении.
- Долговечность: Срок службы правильно установленной системы составляет несколько десятков лет.
- Возможность регулировки температуры: Позволяет устанавливать комфортную температуру в каждой комнате.
Недостатки водяного теплого пола:
- Сложность монтажа: Требует профессиональных навыков и специализированного оборудования.
- Необходимость стяжки: Увеличивает высоту пола.
- Более высокая стоимость монтажа: По сравнению с электрическим теплым полом.
- Возможность протечек: При неправильном монтаже или использовании некачественных материалов.
Электрический теплый пол: Преимущества и недостатки
Электрический теплый пол – это система, в которой тепло генерируется электрическим током, проходящим через нагревательный кабель или нагревательную пленку. Он также имеет свои плюсы и минусы.
Преимущества электрического теплого пола:
- Простота монтажа: Установка не требует специальных навыков и инструментов.
- Не требует стяжки: Некоторые типы электрических теплых полов можно укладывать непосредственно под напольное покрытие.
- Быстрый нагрев: Система быстро выходит на заданную температуру.
- Возможность установки в небольших помещениях: Идеально подходит для ванных комнат и туалетов.
Недостатки электрического теплого пола:
- Высокая стоимость электроэнергии: Может значительно увеличить счета за электричество.
- Электромагнитное излучение: Хотя современные системы имеют низкий уровень излучения, некоторые люди все же обеспокоены этим фактором.
- Менее равномерное распределение тепла: По сравнению с водяным теплым полом.
- Необходимость использования терморегулятора: Для поддержания заданной температуры и экономии энергии.
Необходимые материалы и инструменты
В зависимости от выбранного типа теплого пола, вам понадобятся различные материалы и инструменты. Вот основные из них:
Для водяного теплого пола:
- Трубы для теплого пола: Металлопластиковые, полипропиленовые или из сшитого полиэтилена (PEX).
- Коллектор с расходомерами: Для регулировки потока теплоносителя в каждом контуре.
- Насосно-смесительный узел: Для поддержания необходимой температуры теплоносителя;
- Теплоизоляционный материал: Пенополистирол или экструдированный пенополистирол.
- Демпферная лента: Для компенсации теплового расширения стяжки.
- Крепежные элементы: Клипсы, скобы или монтажная лента для фиксации труб.
- Бетонная смесь: Для заливки стяжки.
- Фитинги и запорная арматура: Для подключения к системе отопления.
- Инструменты: Труборез, пресс-клещи, уровень, правило, мастерок, емкость для раствора.
Для электрического теплого пола:
- Нагревательный кабель или нагревательная пленка: В зависимости от типа системы.
- Терморегулятор: Для управления температурой пола.
- Датчик температуры пола: Для контроля температуры и предотвращения перегрева.
- Теплоизоляционный материал: Фольгированный пенополиэтилен или другие материалы.
- Монтажная лента или сетка: Для фиксации нагревательного кабеля.
- Соединительные клеммы и провода: Для подключения к электросети.
- Инструменты: Мультиметр, отвертки, плоскогубцы, кусачки, изоляционная лента.
Этапы подключения водяного теплого пола
Подключение водяного теплого пола – это сложный и ответственный процесс, требующий соблюдения технологических норм и правил. Рассмотрим основные этапы:
Основание под теплый пол должно быть ровным, чистым и прочным. Необходимо удалить все неровности, мусор и грязь. При необходимости, выровняйте поверхность с помощью стяжки.
Теплоизоляция необходима для предотвращения потерь тепла в нижние этажи или грунт. Используйте пенополистирол или экструдированный пенополистирол толщиной не менее 30 мм. Уложите теплоизоляционные плиты плотно друг к другу, чтобы избежать образования мостиков холода.
3. Укладка демпферной ленты
Демпферная лента укладываеться по периметру помещения для компенсации теплового расширения стяжки. Она предотвращает образование трещин в стяжке и повреждение стен.
4. Укладка труб
Существует несколько способов укладки труб теплого пола: «улитка», «змейка» и комбинированный способ. Выбор способа зависит от конфигурации помещения и требуемой равномерности нагрева. Трубы фиксируются к теплоизоляции с помощью клипс, скоб или монтажной ленты. Шаг укладки труб обычно составляет 10-30 см. Важно соблюдать равномерный шаг укладки для обеспечения равномерного нагрева поверхности пола.

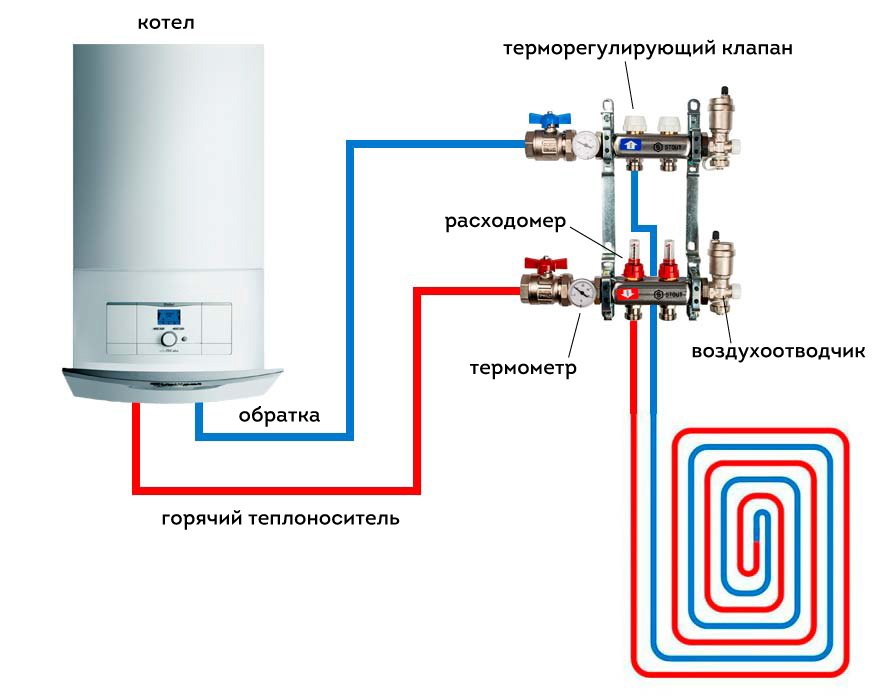

5. Подключение коллектора
Коллектор – это устройство, которое распределяет теплоноситель по контурам теплого пола и позволяет регулировать его расход. Коллектор устанавливается в легкодоступном месте и подключается к системе отопления. Каждый контур теплого пола подключается к коллектору с помощью фитингов. На коллекторе устанавливаются расходомеры, которые позволяют контролировать поток теплоносителя в каждом контуре.
6. Опрессовка системы
После укладки труб и подключения коллектора необходимо провести опрессовку системы. Опрессовка – это испытание системы на герметичность под давлением. Для этого система заполняется водой под давлением, превышающим рабочее давление в 1,5-2 раза. Если в течение 24 часов давление не падает, система считается герметичной.
7. Заливка стяжки
После успешной опрессовки можно приступать к заливке стяжки. Толщина стяжки над трубами должна быть не менее 30-50 мм. Для заливки стяжки используется цементно-песчаный раствор или специальные сухие смеси для теплого пола; Во время заливки стяжки необходимо следить за тем, чтобы трубы не смещались и не повреждались. После заливки стяжки ей необходимо дать время для высыхания и набора прочности (обычно 28 дней).
8. Подключение насосно-смесительного узла
Насосно-смесительный узел необходим для поддержания необходимой температуры теплоносителя в системе теплого пола. Он смешивает горячую воду из системы отопления с холодной водой из обратки, чтобы получить необходимую температуру. Насосно-смесительный узел устанавливается после коллектора и подключается к системе отопления.
9. Подключение к системе отопления
Теплый пол подключается к системе отопления через насосно-смесительный узел. Подключение должно выполняться квалифицированным специалистом, с соблюдением всех норм и правил. Важно правильно подобрать диаметр труб и мощность насоса для обеспечения необходимого расхода теплоносителя.
10. Запуск и настройка системы
После подключения к системе отопления необходимо провести запуск и настройку системы. Настройка заключается в регулировке расхода теплоносителя в каждом контуре с помощью расходомеров на коллекторе. Необходимо добиться равномерного нагрева поверхности пола во всех помещениях. На странице https://example.com можно найти дополнительную информацию о настройке систем отопления.
Этапы подключения электрического теплого пола
Подключение электрического теплого пола – это более простой процесс, чем подключение водяного теплого пола. Однако, и здесь необходимо соблюдать определенные правила и меры безопасности.
1; Подготовка основания
Основание под электрический теплый пол должно быть ровным, чистым и сухим. Необходимо удалить все неровности, мусор и пыль;
2. Укладка теплоизоляции
Теплоизоляция необходима для предотвращения потерь тепла в нижние этажи или грунт. Используйте фольгированный пенополиэтилен или другие специальные материалы для электрического теплого пола. Уложите теплоизоляцию плотно друг к другу, чтобы избежать образования мостиков холода.
3. Укладка нагревательного кабеля или пленки
Нагревательный кабель или пленка укладывается на теплоизоляцию в соответствии со схемой, предоставленной производителем. Кабель фиксируется к теплоизоляции с помощью монтажной ленты или сетки. Пленка укладывается внахлест или с небольшим зазором, в зависимости от рекомендаций производителя. Важно соблюдать равномерный шаг укладки для обеспечения равномерного нагрева поверхности пола.
4. Установка датчика температуры
Датчик температуры пола устанавливается между витками нагревательного кабеля или под нагревательной пленкой. Датчик подключается к терморегулятору и служит для контроля температуры пола и предотвращения перегрева.
5; Подключение терморегулятора
Терморегулятор – это устройство, которое управляет работой электрического теплого пола. Терморегулятор устанавливается на стене в удобном месте и подключается к нагревательному кабелю или пленке, датчику температуры и электросети. Важно правильно подключить провода в соответствии со схемой, предоставленной производителем.
6. Проверка системы
После подключения терморегулятора необходимо проверить работоспособность системы. Включите терморегулятор и установите желаемую температуру. Убедитесь, что нагревательный кабель или пленка нагреваются, а датчик температуры правильно отображает температуру пола.
7. Укладка напольного покрытия
После проверки системы можно приступать к укладке напольного покрытия. Для электрического теплого пола подходят различные типы напольных покрытий, такие как плитка, ламинат, линолеум и ковролин. Важно выбирать напольные покрытия, предназначенные для использования с теплым полом.
Рекомендации по эксплуатации
Для обеспечения долгой и бесперебойной работы системы теплого пола необходимо соблюдать следующие рекомендации:
- Не накрывайте теплый пол коврами и другими предметами, которые могут препятствовать теплоотдаче.
- Не устанавливайте на теплый пол тяжелую мебель без ножек или с маленькими ножками.
- Регулярно проверяйте работоспособность терморегулятора и датчика температуры.
- Не допускайте перегрева системы.
- При обнаружении неисправностей немедленно обращайтесь к специалистам.
Меры предосторожности
При работе с электрическим теплым полом необходимо соблюдать следующие меры предосторожности:
- Отключайте электропитание перед началом работ.
- Используйте только сертифицированные материалы и оборудование.
- Не допускайте повреждения нагревательного кабеля или пленки.
- Не подключайте систему к неисправной электросети.
- Не используйте систему во влажных помещениях без заземления.
Помните, что неправильное подключение теплого пола может привести к серьезным последствиям, включая поражение электрическим током и пожар. Если вы не уверены в своих силах, обратитесь к квалифицированным специалистам.
Подключение теплого пола к системе отопления требует внимательного планирования и аккуратного выполнения каждого этапа. От выбора подходящей системы до правильной настройки терморегулятора – каждый шаг имеет значение для обеспечения эффективной и безопасной работы. Не стоит пренебрегать мерами предосторожности и рекомендациями специалистов, ведь от этого зависит не только комфорт, но и безопасность вашего дома. Надеемся, что эта статья помогла вам разобраться в тонкостях подключения теплого пола и вдохновила на создание уютного и теплого жилища. Помните, что тепло в доме – это залог здоровья и хорошего настроения.
